LED电子显示屏幕常用术语大全（专业接口术语篇）
11、VGA输入接口
VGA接口就是电脑显卡上输出模拟信号的接口，也叫D-Sub接口。VGA接口是一种“D”形接口，共有15针脚，分成3排，每排5个，用以传输模拟信号。通过VGA接口，可以将电脑输出的模拟信号加到液晶彩电中。
VGA接口的15针中，有5针是用来传送红（R）、绿（G）、蓝（B）、行（H）、场（V）这5种分量信号的。从1996年起，为了在Windows环境下更好的实现即插即用（PNP）技术，在该接口中加入了DDC数据分量。该功能用于读取液晶彩电EPROM存储器中记载的液晶彩电品牌、型号、生产日期、序列号、指标参数等信息内容。该接口有成熟的制造工艺和广泛的使用范围，是模拟信号传输中最常见到的一种端口。但不论多么成熟，它毕竟是传送模拟信号的接口。
15针VGA接口中，显示卡端的接口为15针母插座，液晶彩电连接线端为15针公插头。如图1-1所示，对于显示卡端的母插座，如果右上为第1脚，左下脚为第15脚，各引脚功能如表1-2所示。
12、DVI输入接口

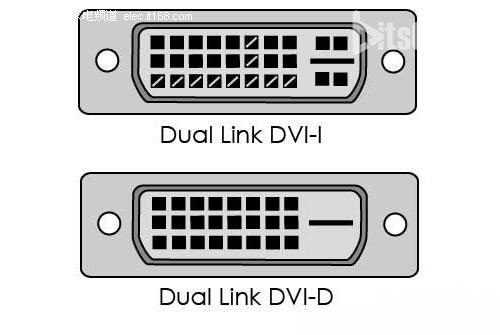

DVI又分为DVI-A、DIV-D、和DVI-I等。DVI-A接口用于传输模拟信号，基功能和D-SUB完全一样；DIV-D接口用于传送数字信号，是真正意义上的的数字信号输入接口，DVI-D接口的外形和引脚定义如图1-2所示。当DVI-I接VGA设备时，就起到了DIV-A的作用；当DIV-I接DVI-D设备时，便起到了DVI-D的作用。DIV-I接口的外形和引脚定义如图1-3所示，DVI-I接口的引脚功能如表1-3所示（DIV-D接口没有C1~C4脚，其他脚定义与DVI-I接口相同）。
DVI-I可以兼DVI-D装置（包括连接线），但是DVI-D接口却不能够使用DVI-I连接线。大部分显卡采用DVI-I接口，DVI-D的线缆也可以使用；大部分的液晶彩电采用DVI-D接口，没有C1~C4插孔，DVI-I的线缆不能使用。
13、标准视频输入（RCA）接口

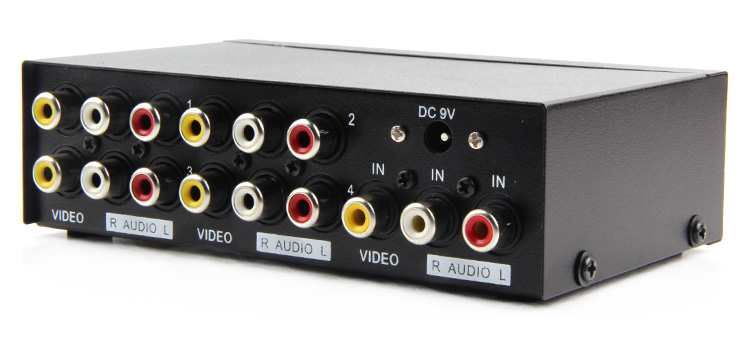

标准视频输入接口也称AV接口，如图1-4所示，通常都是成对的白色的音频接口和黄色的视频接口，它通采用RCA（俗称莲花头）进行连接，使用时只需要将带莲花头的标准AV线缆与相应接口连接起来即可。AV接口实现了音频和视频的分离传输，这就避免了因为音、视频混合干扰而导致的图像质量下等问题，但由于 AV接口传输的仍然是一种亮度色分离和色度解码才能成像，这种先混合再分离的过程输出的图像质量。AV接口还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点，因此无法在一些追求视觉极限的场合中使用。
14、S视频输入
S-Video英文全称为Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷、清晰度更高的视频传输方式，这就是当前如日中天的S-Video（也称二分量视频接口）。S-Video的意义就是将Video信号分开传送，也就是在AV接口的基础上将色度信号C和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于20世纪90年代后期，通常采用标准的4芯（不含音效）或扩展的7芯（含音效）。带S-Video接口的显卡和视频设备（如模拟视频采集/编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等）当前已经比较普遍，与AV接口相比，由于它不再进行Y/C混合传输，因此也就无须再进行亮色分享和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真问题，极大地提高了图像的清晰度。但S-Video仍要将两路色差信号Cr、Cb）混合为一路色度信号C，进行传输后再显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真（这个失真很小，但在严格的广播级视频设备下进行测试时仍能发现），而且由于Cr、Cb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其他因素，它还是应用最普高的视频接口，如图1-5所示。
15、视频色差输入接口

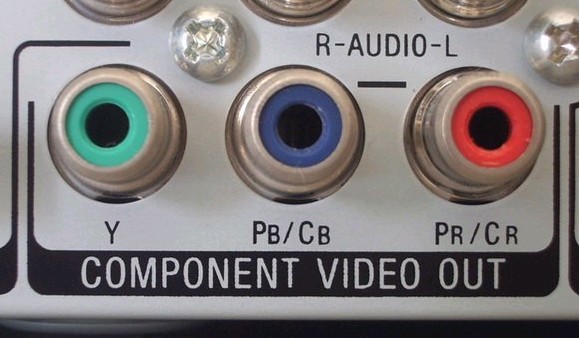

目前可以在一些专业级视频工作站、编辑卡专业级视频设备或高档影碟机等家电上看到有YUV、Y/Cb/Cr、Y/B-Y/B-Y等标记的接口标志，虽然其标记方法和接头外形各异，但都是指的同一种接口色差端口（也称分量视频接口）。它通常采用YPbPr和YCbCr两种标志，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。作为S-Video的进阶产品色差输出将S-Video传输的色度信号C分解为色差Cr和Cb，这样就避免了两路色差混合解码并再资助分离的过程，也保持了色度通道的最大带宽，只需要经过反矩阵解码电路就可以还原为RGB三原色信号而成像，这就是最大限度地缩短了视频源到显示器成像之间的视频信号通道，避免了因烦琐的传输过程所带来的图像失真，所以色差输出的接口方式是目前各种视频输出接口中最好的一种，如图1-6所示。
16、BNC端口
BNC商品通常用于工作站和同轴电缆连接器，以及标准专业视频设备输入、输出端口。BNC电缆有5个连接头，用于接收红、绿、蓝、水平同步和垂直同步信号，如图1-7所示。
BNC接头是有别于普通15针D-SUB标准接头的特殊显示器接口，由R、G、B三原色信号及行同步、场同步五个独立信号接着组成。它主要用于连接工作站等对扫描频率要求很高的系统。BNC接着可以隔绝视频输入信号，。使信号相互间干扰减少，并且信号频宽较普通D-SUB大，可达到最佳信号响应效果。
17、RS-232C串口
RS-232C标准（协议）的全称是EIA-RS-232C标准。其中，EIA（Electronic Industry Association）代表美国电子工业协会；RS（Recommeded Standard）代表推荐标准；232是标志号；C代表RS-232的最新一次修改（1969年），在这之前有RS-232A和RS-232B。它规定连接电缆和机械、电气特性、信号功能及传送过程。常用物理标准还有EIA-RS-422A、EIA-RS-423A、EIA-RS-485。这里只介绍EIA-RS-232C（简称232或RS-232）。电脑输入/输出接口是最为常见的串行接口。RS-232C标准接口有25条线，包括4条数据线、11条控制线、3条定时线、7条备用和未定义线，常用的只有9条，常用于与25引脚D-SUB端口一同使用，其最大传输速率为20kbit/s，线缆最长为15米。RS-232C串口被用于将电脑信号输入控制LED显示屏，如图1-8所示。
