LED电子显示屏如何计算用多少平方的电源线及电缆？
比如30平方的P16的全彩LED显示屏，先计算箱体的数量及电源的数量.常规下电源数量为：152个，5V40A，那么单个电源的功率就是200W，152*200W就是30400W，用380V的电，那么就是功率除以电源得出来的是电流.30400W/380V=80A，然后加上一些像空调之类的辅助设备.大概在35KW，电源就在90A左右，然后再来查多少平方的线可以带90A以上的电流.我们查到25平方的线，可以带100A的电流，所以选用25平方的电源线

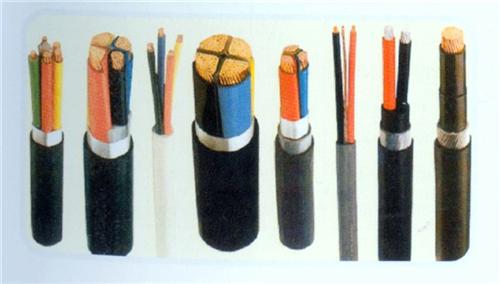

铜芯电线电缆载流量标准
电缆载流量口决：
估算口诀：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。“二点五下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2.5mm’导线，载流量为 2.5×9=22.5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、 25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3.5倍，即35×3.5=122.5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50、70mm’导线的载流量为截面数的3倍;95、 120mm”导线载流量是其截面积数的2.5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可;当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
计算电缆载流量选择电缆(根据电流选择电缆)：
导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
1. 口诀 铝芯绝缘线载流量与截面的倍数关系
10下五，100上二，
25、35，四、三界，.
70、95，两倍半。
穿管、温度，八、九折。
裸线加一半。
铜线升级算。
说明 口诀对各种截面的载流量(安)不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面(平方毫米)排列如下：
1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185
