什么是COB封装led显示屏？COB封闭跟SMD封装led屏有什么不同？
COB技术是一门新兴的LED封装技术，和传统的SMD表贴式封装不同，它是将发光芯片集成在PCB板中，而非一颗颗焊接于PCB。 COB有效提升了LED显示屏的发光光色，降低风险，降低成本。
论LED全彩屏的封装
LED有分立和集成两种封装形式。LED分立器件属于传统封装，广泛应用于各个相关的领域，经过四十多年的发展，已形成一系列的主流产品形式。芯片集成模块目前属于个性化封装，主要为一些个案性的应用产品而设计和生产，尚未形成主流产品形式。
传统的LED做法由于没有现成合适的核心光源组件而采取的做法，不但耗工费时，而且成本较高。

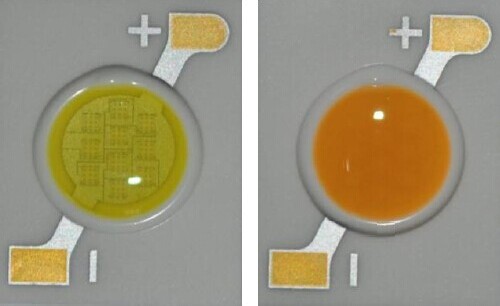

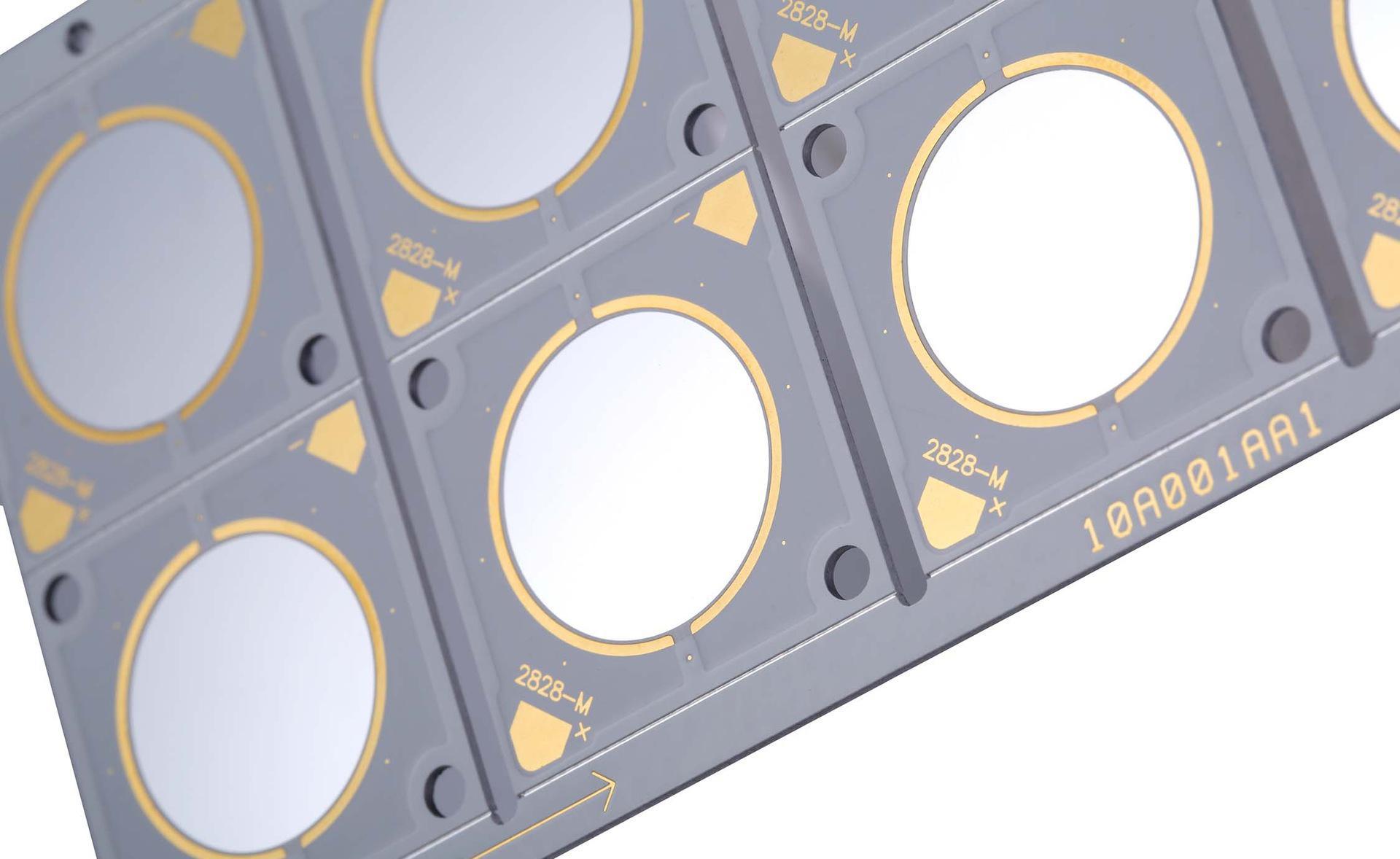

实际上，我们可以将“LED光源分立器件→MCPCB光源模组”合二为一，直接将半导体芯片交接贴装，集成在MCPCB上做成COB光源模块，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性，不但省工省时，而且可以节省器件封装的成本。
与分立LED器件相比，COB光源模块在应用中可以节省LED的一次封装成本、光引擎模组制作成本和二次配光成本，实际测算可以降低30%左右的光源成本。在性能上，通过合理的设计和微透镜模造，COB光源模块可以有效地避免分立光源器件组合存在的点光、眩光等弊端；还可以通过加入适当的红色芯片组合，在不明显降低光源效率和寿命的前提下，有效地提高光源的显色性。在应用上，COB光源模块可以使安装生产更简单和方便，有效地降低了应用成本；在生产上，现有的工艺技术和设备完全可以支持高良品率的COB光源模块的大规模制造。
产品特色COB介绍

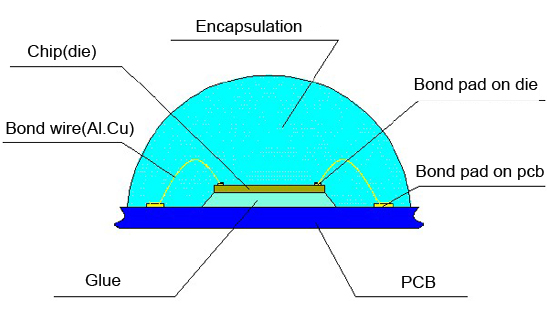

COB（chip-on-board）即板上芯片封装，它是基于点胶的固晶的平面技术+SMD精确的点胶技术而研制出来的一种新产品COB全彩，该产品工艺过程首先是在基底表面用导热环氧树脂（一般用掺银颗粒的环氧树脂）覆盖硅片安放点，然后将硅片直接安放在基底表面，热处理至硅片牢固地固定在基底为止，随后再用丝焊的方法在硅片和基底之间直接建立电气连接。该过程较之点阵模块全彩及SMD全彩较为简化，因此便于量产化。
COB全彩和传统SMD全彩的对比
工艺及原材料成本
SMD全彩：此种产品原材料成本较贵且生产加工工艺较为繁锁，投入及造价成本较高。
COB全彩：COB剔除了支架概念，无电镀、无回流焊、无贴片，工序减少1/3。在固晶、焊线流程上和SMD效率相当，但在点胶、分离、分光和包装上，COB封装的效率要高出很多。传统SMD封装的人工、制造费用大概占物料成本的15%，COB则只占10%，造价成本较之SMD全彩至少5%。
光学电性
COB全彩在颜色方面一致性好，视角大，光斑均匀，亮度较高，混色效果好等这一些是SMD全彩及点阵全彩无法超越的特点和优势。
视角大，亮度高，COB采用热沉工艺技术，可保证LED具有业内领先的热流明维持率（95%）。以下是点胶和SMD的外观及角度光形对比图片
COB的视觉一致性更好。单从外观上就可以看出点胶板上有上百个发光点都处于同一个PCB板上即处于同一个水平面上，因此发光点都在同一个基准点上，从而照出的光斑更加均匀，然而SMD是一个个贴上在PCB板上的，肯定会有高有低，从而光斑不均匀，以致视觉效果要差于用COB封装出来的效果。
SMD传统封装形式是将多个分立器件贴装于PCB板，形成LED应用。此种做法存在点光、眩光以及重影的问题，从图上明显看出；而COB是集成式封装，是面光源，不仅有优点1的大视角，还能减少光折射的损失。
COB视角更大。从以下光形图可以看出COB全彩的视角要远大于SMD全彩的视角，SMD全彩视角大约在110度左右，然而COB全彩的视角可以达到140-170度同时亮度不会减弱，及垂直角度也有140-170度的广视角，这些特性在一些应用场所特别具有优势。以下是两者光形图的比较:
从以上比较来看，无论从视角大小还是从发光效果图来看，COB全彩的视觉效果都要优于SMD全彩。
固晶摆放
COB固晶摆放方式：RGB晶片是成一条直线的摆放的，晶片上方的透镜是一个光滑的曲面，透镜对光的折射效果很不错，当三色光通过透镜时会发生折射时从而使三色光混合的更加均匀，就混色效果好，光斑均匀从而给人的视觉效果不错，显示效果更加逼真，然而SMD全彩就不具备这一特性，因为SMD顶部是一个平面所以折射效果一般，因此配色效果比COB差，下面是两者配光曲线图对比，可以更加清楚看到COB全彩的优势:
COB全彩R/G/B配光曲线图SMD全彩R/G/B配光曲线图
从配光曲线图可以得知COB全彩的曲线三者一致性好，而SMD全彩曲线一致不好，红光曲线与蓝/绿光曲线有较大分离，因此效果就要比COB全彩要差。
可靠性
低热阻
传统SMD封装应用的系统热阻为：芯片-固晶胶-焊点-锡膏-铜箔-绝缘层-铝材，而COB封装的系统热阻为：芯片-固晶胶-铝材，显然COB封装的系统热阻要远低于传统SMD封装，这就大幅提高了LED的寿命。
另外， COB点胶晶片是直接固定在PCB板上的，因此散热面积大，以致晶片结温不易上升致使光衰较好，产品品质较为稳定；而SMD晶片是固定在碗杯里，不是跟PCB板直接接触，以至散热面积较小，直接导致其散热性能较差，因此会导致晶片结温上升，致使光衰较大。而这些原因正是SMD全彩技术发展的瓶颈。
防水防潮及防紫外线
COB因采用板上点胶成透镜的封装方式，因此在应用于户外时，在防水防潮及防紫外线方面表现较好，而SMD一般采用的是PPA材质的支架，在防水和防潮及防紫外线方面较差，而防水和防潮方面的问题不解决好，就很容易出现失效、暗亮、快速衰减等品质问题。
原文转自百度百科
