P5户外全彩显示屏/P5户外LED显示屏

一）P5户外全彩显示屏系统架构图

二）P5户外全彩LED显示屏特点：
1分辨率高：能够完美的表现高清的画质和细腻的颜色，在一定程度上可以和LCD媲美。
2超长寿命： 光电选用高品质的发光元器件为显示屏的核心材质并采用了线路板设计，从根本上保证了产品的使用寿命。
3宽广视角：160°的宽视角与每个发光管高度一致性，在水平和垂直均有较大的可视角度，这对水平分布广和高度落差较大的环境均适合。
4性能稳定： 对显示屏的抗电磁波的独特处理，这也是深圳晟昊显示屏一直稳定于其他显示显示屏的一个重要技术。采用分布式扫描技术和模块化设计技术，可靠性、稳定性更高。
5画质细腻：非线性校正技术，图像效果细腻清晰; 动画效果生动、多样;视频效果流畅、逼真。
6无缝拼接： 套件设计把模块之间的拼接误差控制在正负0.1mm以内，易于安装，可根据用户的需求做成任意形状。
7平整度好：采用面罩墨色一致，从而使整个显示屏的对比度高；平整度好，手感柔和手指划过无突出。
8优质选材：采用高品质LED显示屏专用芯片设计、具备小封装、高亮度、大角度、抗静电等特点。
9实时转播：可支持DVI、HDMI、3G/HD/SD三速SDI高清显示模式，适用于电视录像节目、VCD或DVD及现场实况等室内场所。
10维修方便： 采用模块化设计，使得安装和维护更加方便，可带电维修；

三）P5户外全彩显示屏主要技术参数
物理点间距：5mm
LED灯珠：SMD 2727高灯
单元模组尺寸：160mm×160mm
物理密度：40000点/㎡
发光点颜色：1R1G1B
物理分辨率: 32x32px
最佳视距: ≥5m
视角: 100°～140°
环境温度: -10℃～+50℃
最大功耗: 1000W/㎡
控制方式: 同步控制
驱动方式: 1/8扫描
换帧频率: ≥60Hz
刷新频率: ≥1920Hz
灰度/颜色: 可显16.7M颜色(全彩同步)、64K(双色同步)、256级(单色同步)
白平衡亮度: ≥5500cd/㎡
亮度调节方式: 软件0-100级调节
计算机操作系统: WIN7、WINXP等
工作电压(交流): AC220V±5%   50Hz
视频信号: RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等
控制系统采用: PCIV卡+DVI显卡+发送卡+接收卡+网线(光纤)传输
平均无故障时间: ≥1000小时
像素失控率：<0.0002

寿命: 10000小时

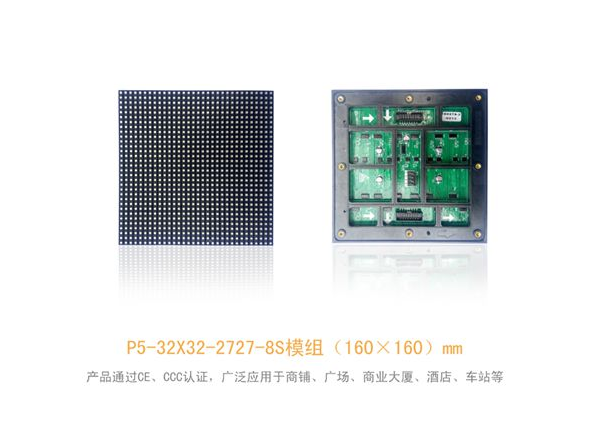

四）模组介绍（P5户外全彩显示屏）

五）箱体介绍（P5户外LED显示屏）

  P5户外全彩LED显示屏有磁吸模组，简易防水箱体，标准防水箱体，拉铝箱体，压铸铝箱体等几种形式。

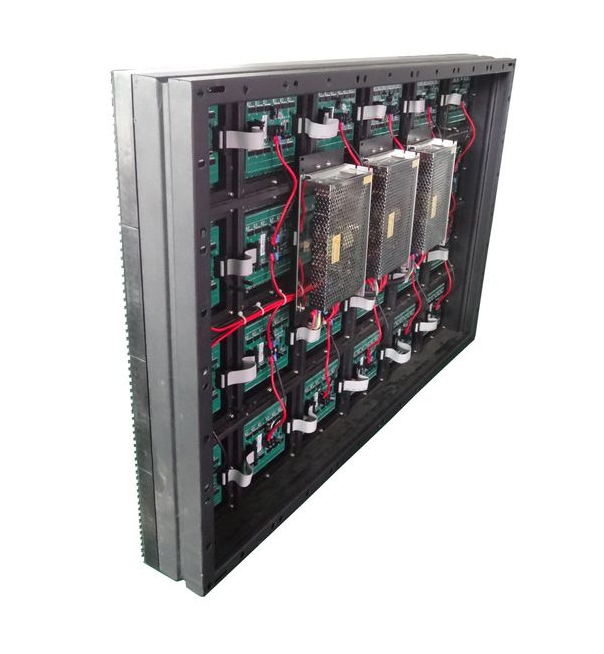

1 简易防水箱体

2 标准防水箱体

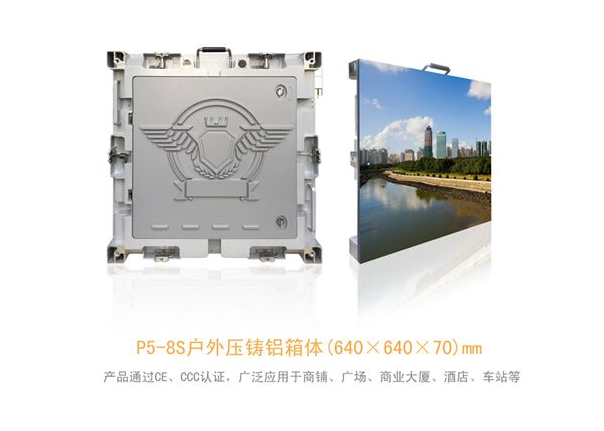

3 租赁压铸铝防水箱体

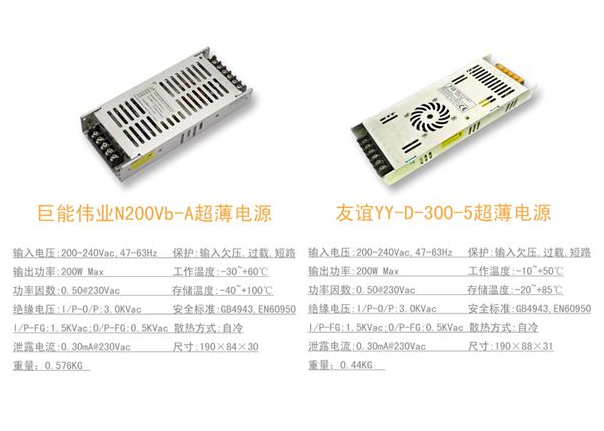

六  电源介绍

巨彩源光电显示屏大部分采用超薄恒流电源供电，保证供电系统无故障。

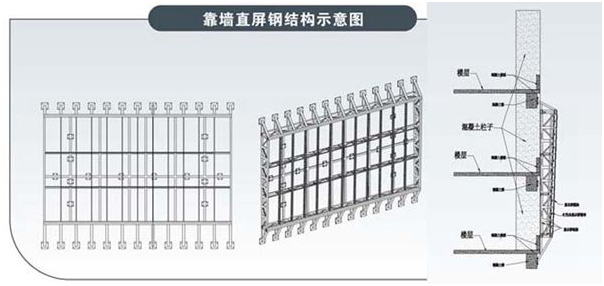

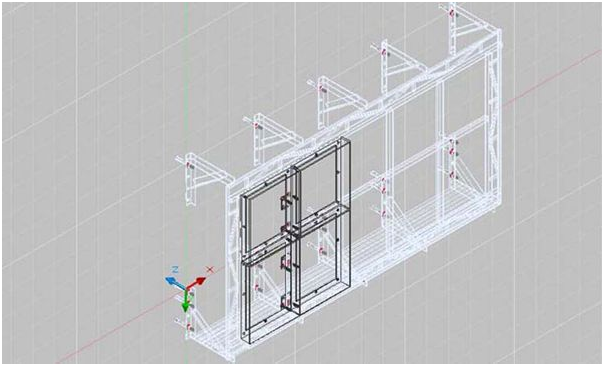

七）安装钢结构示意图

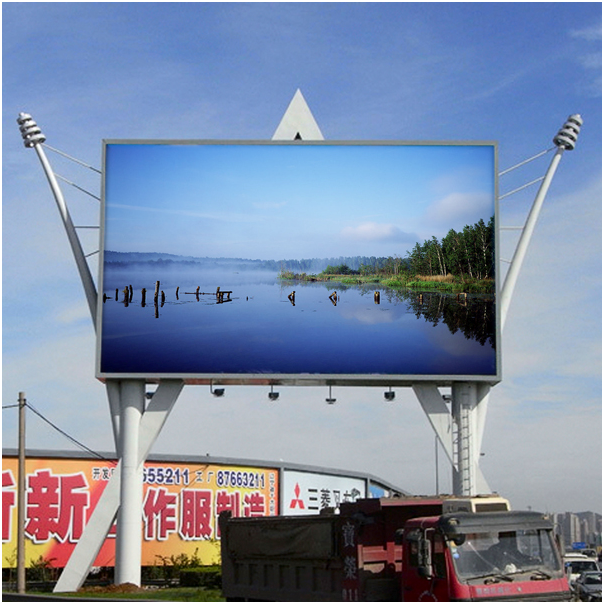

八）显示效果（P5户外LED显示屏）
