P6户外全彩显示屏/P6户外LED显示屏

一）P6户外全彩显示屏系统架构图

二）P6户外全彩显示屏产品特点：
1、线路板做到了三防涂层保护（防腐蚀、防静电、防潮），线路板为1.8mm～2.2mm的双面玻纤覆铜板，极大提高了产品的可靠性。
2、电源采用稳定性极高的国际知名品牌（诚联5V40A或创联5V40A）
3、IC采用国际知名品牌日月城F或聚积 （在极端恶劣环境下，参数波动系数小，日月城和聚积都是全球稳定性最强的著名品牌）
4、箱体为带后盖、带风扇、全防水、全封闭的标准箱体，防护等级达到IP65以上。

三）P6户外全彩显示屏主要技术参数：
物理点间距：6mm
LED灯珠：SMD 3535高灯
单元模组尺寸：192mm×192mm
物理密度：27777点/㎡
发光点颜色：1R1G1B
物理分辨率: 32x32px
最佳视距: ≥6m
视角: 100°～140°
环境温度: -10℃～+50℃
最大功耗:  900W/㎡
控制方式: 同步控制
驱动方式: 1/8扫描
换帧频率: ≥60Hz
刷新频率: ≥1920Hz
灰度/颜色: 可显16.7M颜色(全彩同步)、64K(双色同步)、256级(单色同步)
白平衡亮度: ≥5500cd/㎡
亮度调节方式: 软件0-100级调节
计算机操作系统: WIN7、WINXP等
工作电压(交流): AC220V±5%   50Hz
视频信号: RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等
控制系统采用: PCIV卡+DVI显卡+发送卡+接收卡+网线(光纤)传输
平均无故障时间: ≥1000小时
像素失控率：<0.0002

    寿命: 10000小时

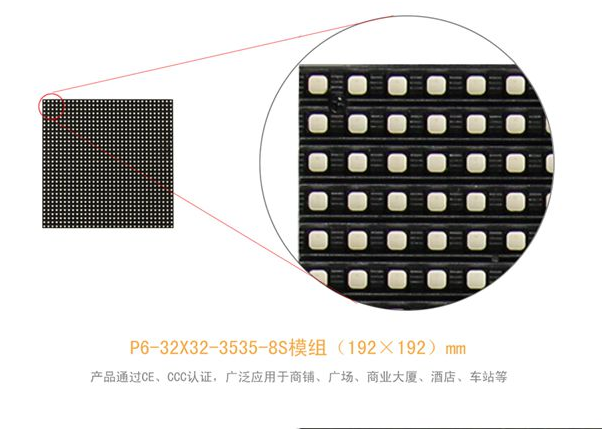

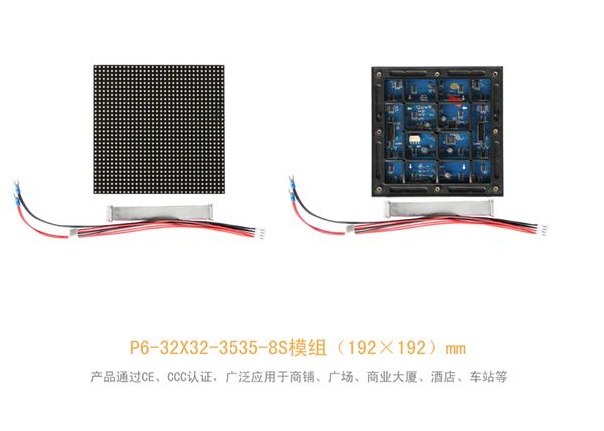

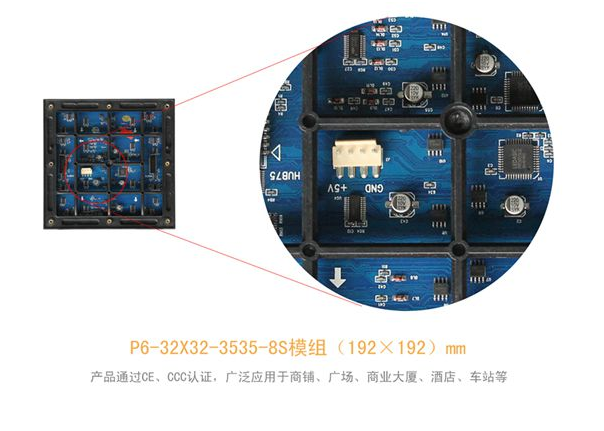

四）模组介绍（P6户外LED显示屏）

五）箱体介绍（P6户外全彩显示屏）

    P6户外全彩LED显示屏有磁吸模组，简易防水箱体，标准防水箱体，压铸铝箱体等几种形式。

    1 简易防水箱体

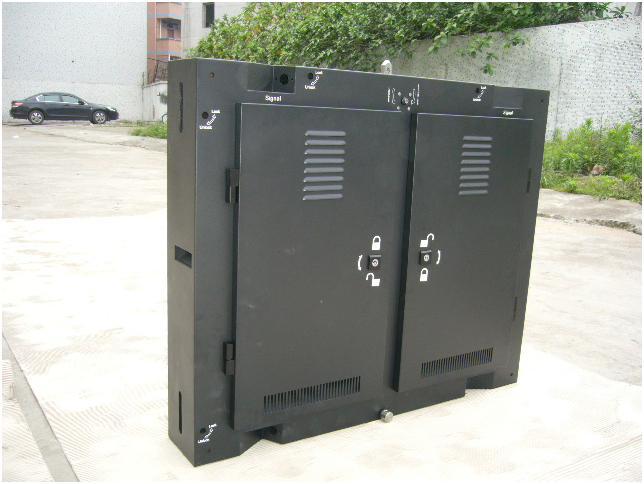

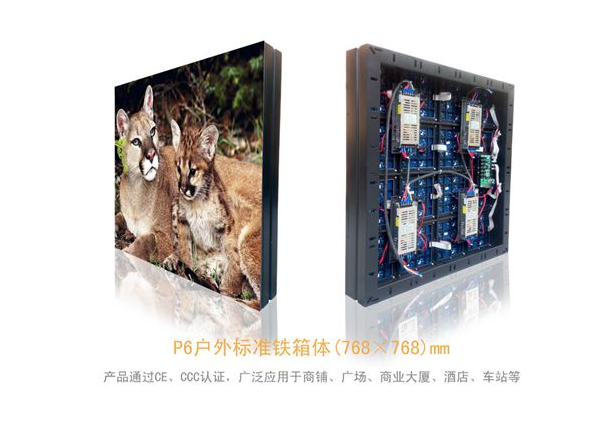

    2 标准防水箱体

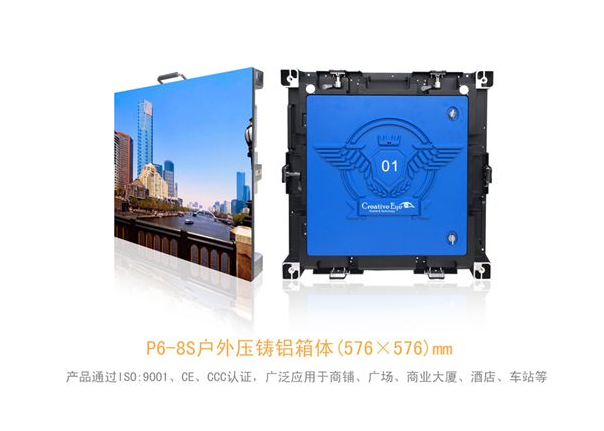

    3 压铸铝防水箱体

六  电源介绍

    巨彩源光电显示屏大部分采用超薄恒流电源供电，保证供电系统无故障。

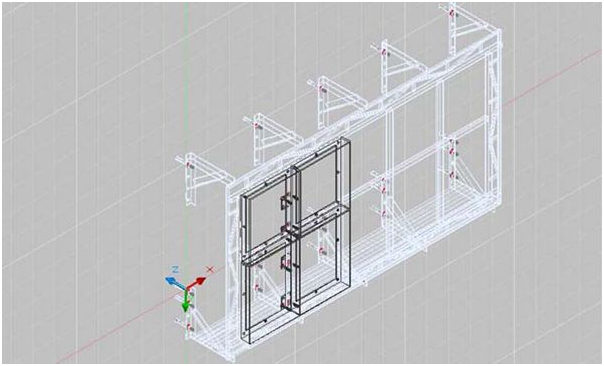

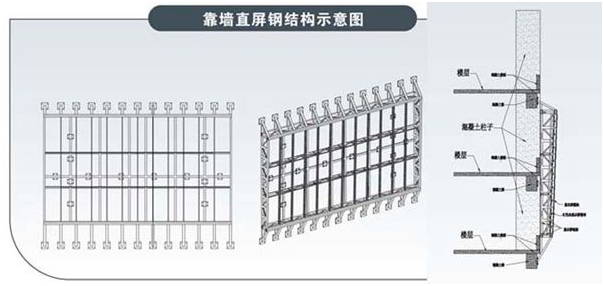

七）安装钢结构示意图

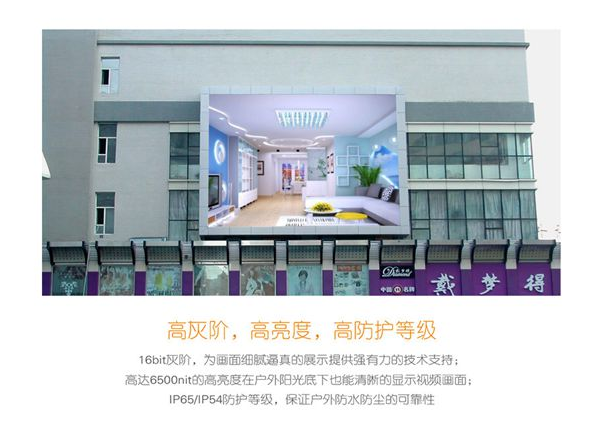

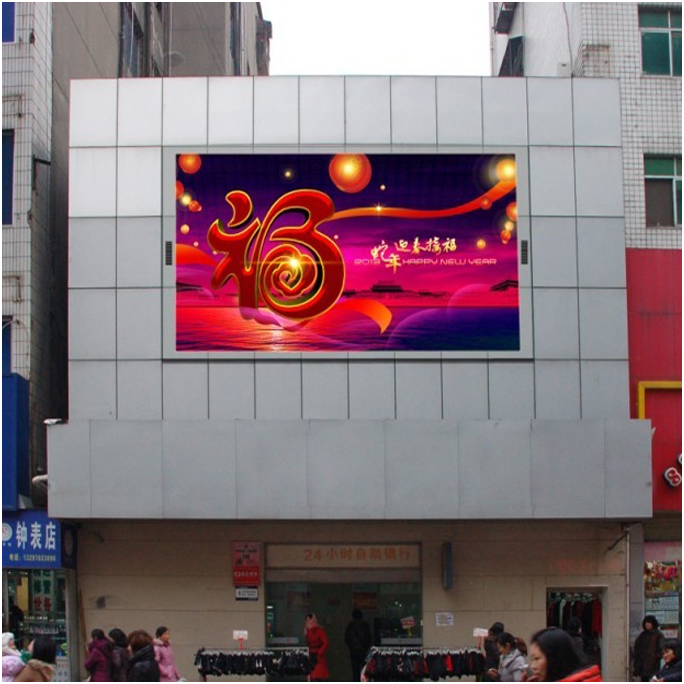

八） 显示效果
