Led显示屏电源怎么接？ LED显示屏电源连接方法
LED显示屏电源线要怎么接呢？LED显示屏单元板之间的电源线是并联到一起的。一个电源一般有3组5v输出。能带10张到12张P10单元板。多个电源的话，电源输入的220并联到一起就可以了。控制卡的电源线最好从电源上直接印，不要经过单元板。
下面就介绍主要两种接法：

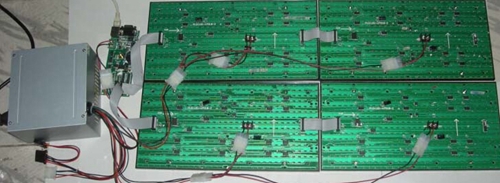

“T”字型接法
接法简述：
电源一组2.5mm2输出线带载4张P10模组，由上至下的第2张模组为电源输出线的接线端，模组1与模组3、模组4呈并联状态，电流往上下两边分流。
LED显示屏电源接法

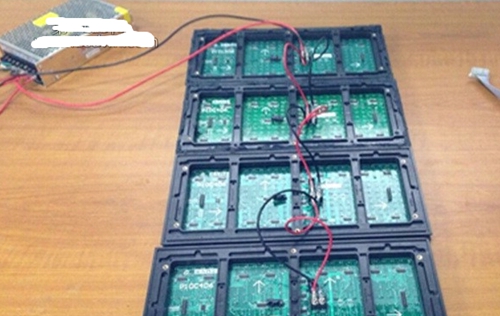

“一”字型接法
接法简述：
电源一组2.5mm2输出线带载4张P10模组，电源输出线接至最上端第1张模组。电流由上至下串联供给4个模组。
LED显示屏电源接法
单张P10模组工作是最大电流为4.2A。按照T型接法带载。则横截面积1mm2模组电源连接线电流最大处为模组2至模组3的连接线，该连接线负责为模组3和模组4供电。则通过电流为4.2*2=8.4A，处于横截面积1mm2导线的正常带载范围。
单张模组工作最大电流为4.2A。按照1字型接法带载，则横截面积为1mm2的模组连接线电流最大处为模组1至模组2的模组连接线，该连接线为模组2、模组3、模组4供电，则通过电流为4.2*3=12.6A。已经超出横截面积1mm2导线的带载范围，会导致导线发热，绝缘皮软化甚至起火。
原文转自网络 如有侵权请联系删除
